余热锅炉（余热烟气、固废焚烧余热、冶炼行业余热）

产品范围

蒸发量：1-35t/h，设计压力：0.8-3.8MPa

导热油炉近20多年来，已在纺织印染、化工、人造革、建材等行业广泛应用，但由于其回油温度高，一般在200-250℃，致使锅炉的排烟温度也高，正常情况下可达300-350℃，造成大量的热量白白排入大气浪费掉。在如今世界能源紧缺，能源价格大幅飙升的时代，节能已成为持续发展的需求。本公司长期致力于能源的综合利用，可为您提供多种低温余热的利用方案及工程。生的烟气短路现象。

导热油炉余热回收节能效益分析

导热油炉规格（万大卡/时）	120	200	300	400	600	800	1000	1200
导热油炉排烟温度（℃）	350	350	350	350	350	350	350	350
导热油炉排烟量Nm3/h	2800	4600	7000	9300	14000	19000	23000	28000
余热锅炉蒸汽压力MPa	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6
余热锅炉蒸汽产量t/h	0.27	0.44	0.65	0.87	1.34	1.83	2.23	2.73
配用余热锅炉	0.3	0.5	0.8	1	1.5	2.0	2.5	3.0
除尘器前烟气温度℃	152	150	150	149	146	149	149	147
年产蒸汽量t	1944	3168	4680	3234	9648	13176	16056	19656
年经济效益（万元）	29.2	47.5	70.2	94	144.7	197.6	240.8	294.8

表中蒸汽按150元/吨计算，每年按7200小时生产计算。
表中计算还需根据导热油炉实际适用工况进行修正。

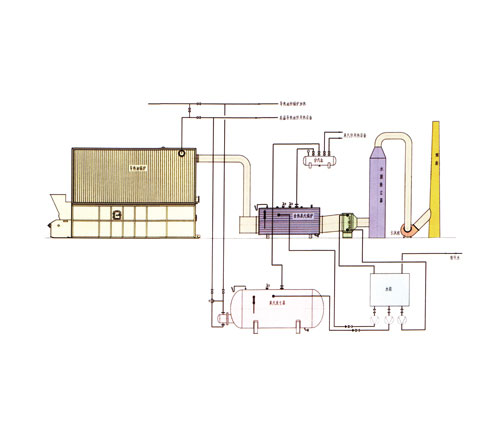

安装流程图
